Časový spínač multifunkční CS3-4M

Kód: 4416
Značka: Elektrobock
299 Kč / ks 247,11 Kč bez DPH
Skladem
Můžeme doručit do:
15.11.2018

Detailní informace

Detailní popis produktu

Časový spínač multifunkční CS3-4M

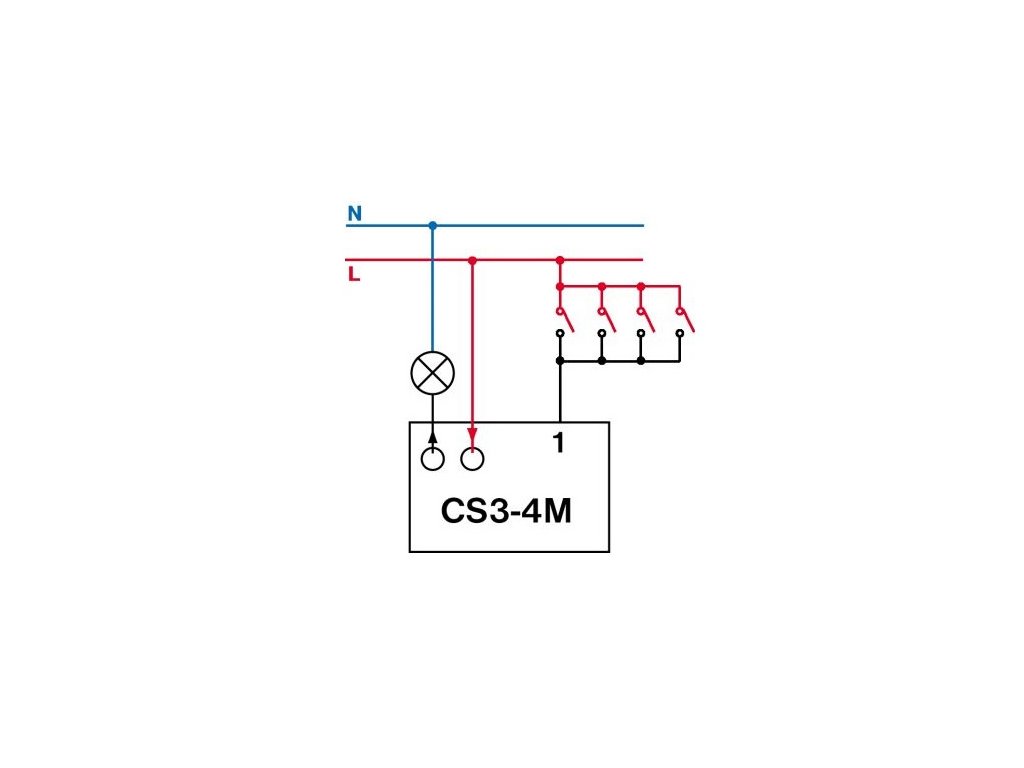

Popis: Spínač pod vypínač CS3-4M je v zapojení BEZ NULOVÉHO VODIČE a má možnost nastavení OSMI FUNKCÍ SEPNUTÍ. ventilátory, ventilátor, pro, odvětrání, koupelny, na, WC, a jiných prostor.

Vlasstnosti: je multifunkční časové relé pro ovládání odporové (žárovky) a indukční zátěže (ventilátory) s možností montáže pod vypínač a v zapojení bez nulového vodiče.

Časové spínače CS3-X najdou uplatnění tam,kde je potřeba časově ovládat menší výkony v širokém časovém rozsahu 1sec–90min, a kde je vhodné umístit časovací obvod co nejblíže řízenému spotřebiči. Pomocí moderní technologie je dosaženo širokého spektra nastavitelných časů s vysokou stálostí nastavení a různých zapojení u jednoho typu.

Osm funkcí CS3-4M:

1. Časové relé s možností přerušení

K sepnutí zátěže a časování dojde ihned po stisknutí tlačítka. Dalším stiskem tlačítka během časování lze zátěž vypnout.

2. Zpožděné vypnutí (obdoba CS3-1)

K sepnutí zátěže dojde v okamžiku rozepnutí tlačítka, po odčasování se zátěž vypne.

3. Multi-časové relé s blokováním
Počtem stisknutí tl.(max.5x) se násobí nastavený čas. Při šestém stisknutí se čas nuluje. Pokud během časování stiskneme tlačítko na cca 3s, zátěž se vypne.

4. Časové relé bez možnosti přerušení
K sepnutí zátěže a časování dojde ihned po stisknutí tlačítka. Po odčasování se zátěž vypne.

5. Impulsní relé (ovládání z více míst)
Stisknutí tlačítka sepne zátěž a další stisknutí tlačítka zátěž vypne. Na délce stisknutí tlačítka nezáleží.

6. Zpožděné sepnutí
Po stisknutí tl.odčasuje nastavený čas(zpoždění), potom dojde k sepnutí zátěže, které trvá až do rozepnutí tlačítka.

7. Zpožděné sepnutí i vypnutí
Po stisku tlačítka odčasuje nastavený čas(zpoždění), následuje sepnutí zátěže. Po rozepnutí tl.se zátěž vypne se stejným zpožděním.

8. Blikač
Při trvalém sepnutí tlačítka dojde ke spínání zátěže v nastavených časových intervalech 1:1.

TECHNICKÉ PARAMETRY

 Napájení : 230 V/ 50 Hz
 Odporová zátěž : 15 - 200 W
 Induktivní zátěž : 15 - 100 VA
 Spínací prvek : triak
 Nastavitelný čas : 1s - 20 hod.
 Počet dekád : 4
 Pracovní teplota : 0°C až +35°C

 Návod k obsluze uvádíme níže ve formátu PDF.

Doplňkové parametry

Kategorie: Časové relé
Záruka: 2 roky
