Potrubní ventilátor Cata DUCT IN-LINE 125/320

Detailní popis produktu

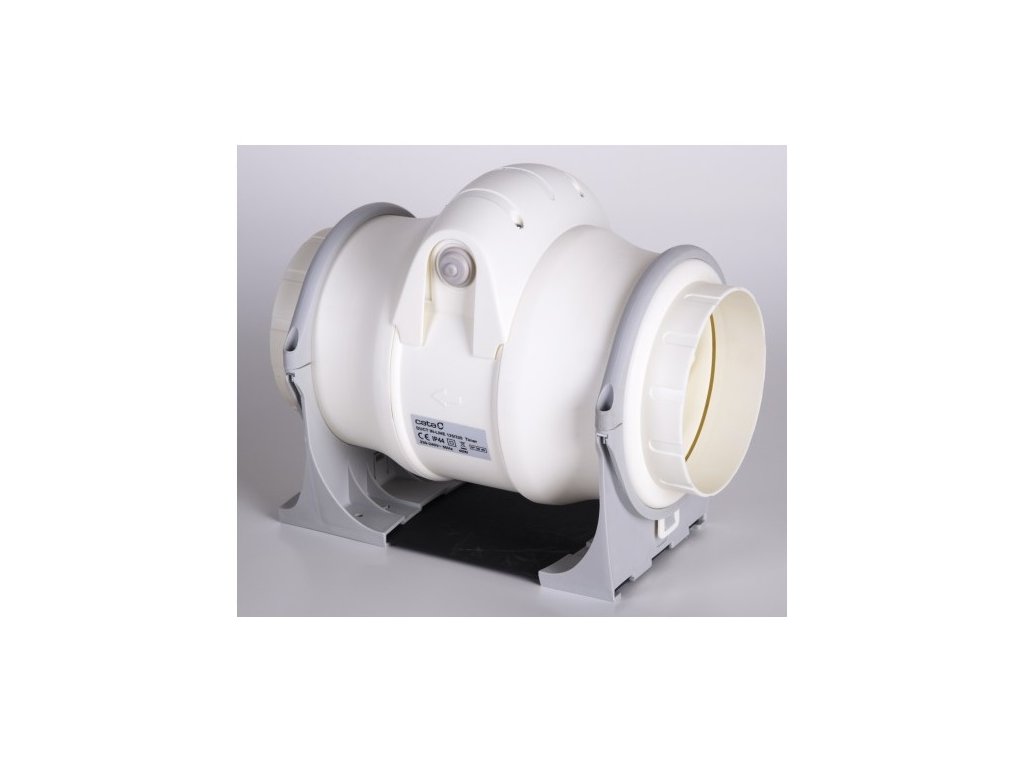

Radiální ventilátor do potrubí CATA DUCT IN-LINE 125/320

pro odtah až do 18 m dlouhého potrubí, průměr 125 mm, průtok vzduchu 320 m³/h, 25 dB(A), 23 mmH2O (180 Pa), IPX4. ZDARMA držák pro montáž na zeď nebo strop, Odnímatelné příruby pro snazší montáž.

POUŽITÍ:

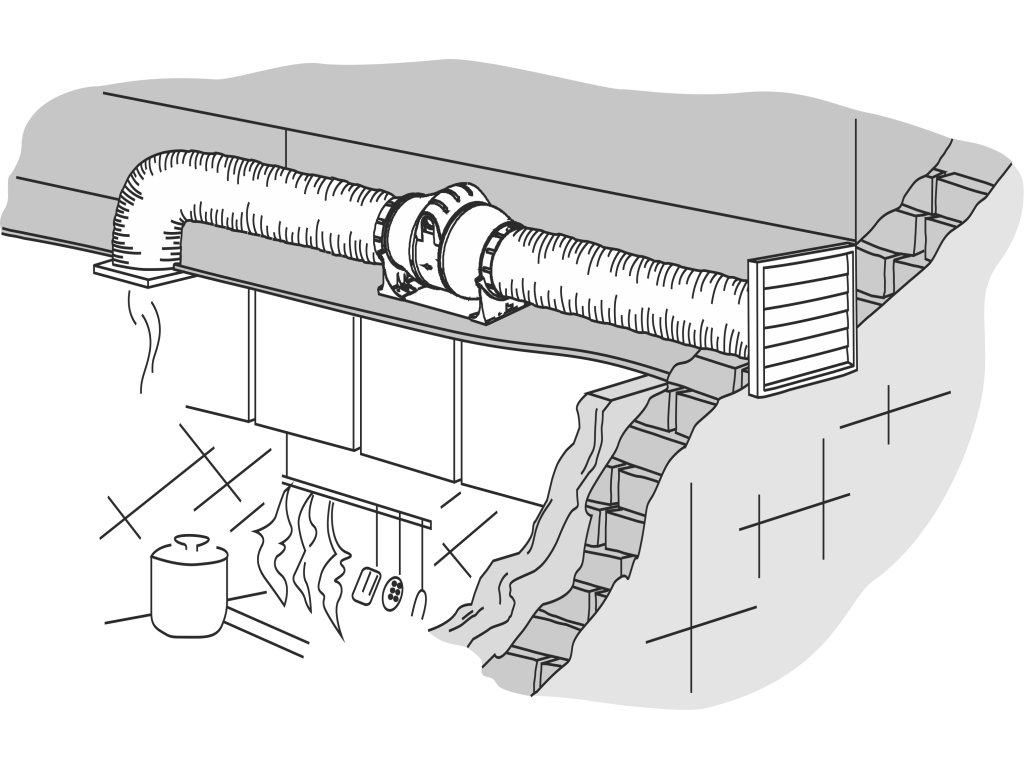

Odsávání vzduchu do potrubí s max. délkou 36 m (podle typu). Ventilátory lze montovat jak ve svislé, tak i v horizontální poloze. Ventilátor je určen pro provoz ve vnitřním základním prostředí s okolní teplotou od 0 do +40°C, pro dopravu čistého vzduchu bez prachu, mastnost, chemických výparů a dalších znečištění. Dále je nutné zajistit, aby ventilátor nenamrzal a nestékal do něj kondenzát vody z potrubí.

SKŘÍŇ:
Skříň a plastové prvky držáku jsou zhotoveny z mechanicky odolného termoplastu ABS bílé barvy s vysokou barevnou stálostí. Základna držáku je z lakovaného plechu. Z obou stran je ventilátor zakončen přírubami pro připojení potrubí s příslušným průměrem dle typu ventilátoru.

OBĚŽNÉ KOLO:
Axiální oběžné kolo je vyrobeno z ABS.

MOTOR:
Asynchronní s kotvou nakrátko. Je vybaven kluznými ložisky s tukovou náplní pro celou dobu životnosti a axiálním ložiskem pro vertikální montáž. Motor je opatřen jednorázovou tepelnou pojistkou proti přetížení. Pracovní teplota je max. 40°C. Stupeň krytí je IPX4. Napájení 230 V / 50 Hz.

SVORKOVNICE:

Svorkovnice je přístupná po odšroubování zajišܙovacích šroubů a po sejmutí krytu svorkovnice. Jednotlivé svorky mají písmenné označení:
N, N1, N2 – nulový vodič (N1 a N2 u dvourychlostních modelů)
L – fáze
T – ovládací fáze (modely T)

OVLÁDACÍ PRVKY:
Pod krytem svorkovnice je rovněž přístupný ovládací prvek pro nastavení požadovaného zpoždění doběhu (u modelů s příslušnou výbavou).

SMĚR PRŮTOKU:
Směr průtoku odsávaného vzduchu je vyznačen šipkami na skříni ventilátoru. Změna směru průtoku není možná.

MONTÁŽ:
Ventilátory lze montovat jak horizontálně, tak i vertikálně. Montáž se provádí pomocí držáku, do kterého je ventilátor uložen. Držák se k podkladu přichytí čtyřmi vruty do hmoždinek. Potrubí se připojuje k přírubám sponami či pevnou lepicí páskou (nejsou součástí dodávky), směr průtoku vzduchu je vyznačen šipkami. Před jakoukoliv údržbou nebo servisním zásahem odpojte ventilátor od elektrického rozvodu.

REGULACE OTÁČEK:
Provádí se elektronickými nebo transformátorovými regulátory otáček změnou napětí.

HLUK:
Hladina hluku je měřena ve vzdálenosti 2 m v ose sání při plném chodu ventilátoru.

ÚDRŽBA:
Ventilátor lze snadno vyjmout z držáku a po demontáži přírub (bajonetové uchycení, zajištěné šroubkem) lze oběžné kolo a vzduchové kanálky zbavit nečistot. Před jakoukoliv údržbou nebo servisním zásahem odpojte ventilátor od elektrického rozvodu.

VÝBAVA:
Modely s označením T jsou vybaveny doběhovým časovačem s nastavení doby doběhu v rozmezí 3 - 15 min. (červené točítko).

PŘÍSLUŠENSTVÍ:
K ventilátorům je možnost doobjednat další sortiment příslušenství, jako je regulátor otáček, čidlo vlhkosti nebo externí časový spínač atd.

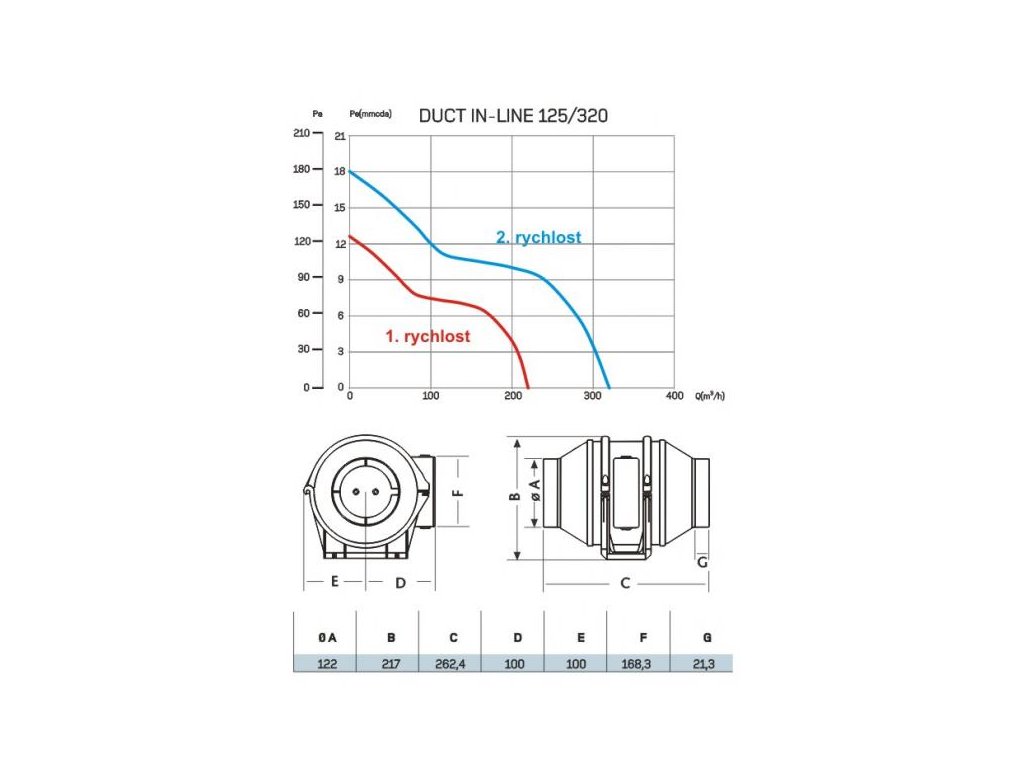

Technické parametry :

Napájení [V/Hz]: 230/50

Příkon [W]: 30

Průtok vzduchu [m3/h]: 220 / 320

Otáčky[min]: 1700 / 2300

Max. statický tlak [Pa]: 180

Akustický tlak [dB/3m]: 27/33

Teplota max [C]: 40

Váha[kg]: 2,10

Krytí [IP]: X4

Průměr [mm]: 125

Kuličková ložiska: ne

Automatická žaluzie: ne

Časový spínač: ne

Čidlo vlhkosti: ne

Čidlo pohybu: ne
