Potrubní ventilátor Cata DUCT IN-LINE 150/560

Kód: 20129
Značka: Cata
2 413,37 Kč / ks 1 994,52 Kč bez DPH
Skladem (1 ks)
Můžeme doručit do:
25.10.2019

Detailní informace

Detailní popis produktu

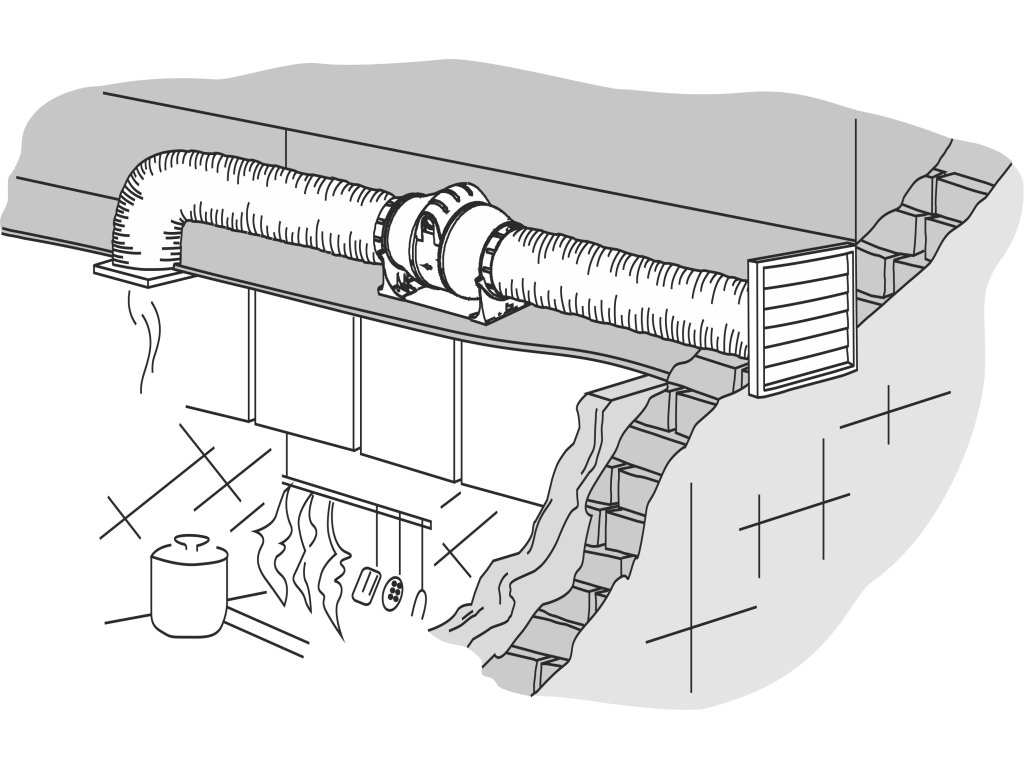

Použití:
Odsávání vzduchu do potrubí s max. délkou 36 m (podle typu). Ventilátory lze montovat jak ve svislé, tak i v horizontální poloze. Ventilátor je určen pro provoz ve vnitřním základním prostředí s okolní teplotou od 0 do +40o C, pro dopravu čistého vzduchu bez prachu, mastnost, chemických výparů a dalších znečištění. Dále je nutné zajistit, aby ventilátor nenamrzal a nestékal do něj kondenzát vody z potrubí.

Skříň:
Skříň a plastové prvky držáku jsou zhotoveny z mechanicky odolného termoplastu ABS bílé barvy s vysokou barevnou stálostí. Základna držáku je z lakovaného plechu. Z obou stran je ventilátor zakončen přírubami pro připojení potrubí s příslušným průměrem dle typu ventilátoru.

Oběžné kolo:
Axiální oběžné kolo je vyrobeno z ABS.

Motor:
Asynchronní s kotvou nakrátko. Je vybaven kluznými ložisky s tukovou náplní pro celou dobu životnosti a axiálním ložiskem pro  ertikální montáž. Motor je opatřen jednorázovou tepelnou pojistkou proti přetížení. Pracovní teplota je max. 40o C. Stupeň krytí je IPX4. Napájení 230 V / 50 Hz.

Svorkovnice:
Svorkovnice je přístupná po odšroubování zajišܙovacích šroubů a po sejmutí krytu svorkovnice. Jednotlivé svorky mají písmenné označení:
N, N1, N2 – nulový vodič (N1 a N2 u dvourychlostních modelů)
L – fáze
T – ovládací fáze (modely T)

Ovládací prvky:
Pod krytem svorkovnice je rovněž přístupný ovládací prvek pro nastavení požadovaného zpoždění doběhu (u modelů s příslušnou výbavou).

Směr průtoku:
Směr průtoku odsávaného vzduchu je vyznačen šipkami na skříni ventilátoru. Změna směru průtoku není možná.

Montáž:
Ventilátory lze montovat jak horizontálně, tak i vertikálně. Montáž se provádí pomocí držáku, do kterého je ventilátor uložen. Držák se k podkladu přichytí čtyřmi vruty do hmoždinek. Potrubí se připojuje k přírubám sponami či pevnou lepicí páskou (nejsou součástí dodávky), směr průtoku vzduchu je vyznačen šipkami. Před jakoukoliv údržnou nebo servisním zásahem odpojte ventilátor od elektrického rozvodu.

Regulace otáček:
Provádí se elektronickými nebo transformátorovými regulátory otáček změnou napětí.

Hluk:
Hladina hluku je měřena ve vzdálenosti 2 m v ose sání při plném chodu ventilátoru.

Údržba:
Ventilátor lze snadno vyjmout z držáku a po demontáži přírub (bajonetové uchycení, zajištěné šroubkem) lze oběžné kolo a vzduchové kanálky zbavit nečistot. Před jakoukoliv údržnou nebo servisním zásahem odpojte ventilátor od elektrického rozvodu.

Výbava:
Modely s označením T jsou vybaveny doběhovým časovačem s nastavení doby doběhu v rozmezí 3 - 15 min. (červené točítko).

Příslušenství:
K ventilátorům je možnost doobjednat další sortiment příslušenství. Konkrétní příslušenství ke každému ventilátoru lze nalézt v samostatné tabulce.

Technické parametry:

Napájení [V/Hz] 230/50
Příkon [W] 80
Průtok vzduchu [m3/h] 420/560
Otáčky[min] 2700
Statický tlak [Pa] 255/353
Akustický tlak [dB/3m] 31/39
Teplota max [C] 40
Váha[kg] 3,20
Krytí [IP] X4
Průměr [mm] 150
Kuličková ložiska ne
Automatická žaluzie ne
Časový spínač ne
Čidlo vlhkosti ne
Čidlo pohybu ne

Doplňkové parametry

Kategorie: Ventilátory Cata DUCT IN-LINE
Záruka: 2 roky
Hmotnost: 3 kg
